非磁性除振台・定盤のラインナップ


お見積り対応いたします。是非、お問い合わせください。


非磁性ステンレス鋼材 SUS304 と SUS316L について

SUS304

SUS304とは最も代表的なステンレス鋼です。

オーステナイト系で、18%の”Cr”と 8%の”Ni”が主要成分で、『18-8ステンレス』と呼ばれることもあります。

耐食性は優れていて、機械的性質も良好です。

家庭用品から工業用品まで広く利用されています。

冷間加工によって硬化し、磁性が発生することもあります。


磁性微弱あり

SUS304=Cr18%+Ni8%

SUS316L

SUS316Lとはオーステナイト系ステンレス鋼のなかでも特に、耐食性の高いステンレス鋼です。SUS316Lは、SUS304に耐食性の良い”Mo(モリブデン)”を添加。

また、”Ni”の増量によって耐食性をよりよくする効果があります。

末尾の”L”は、ローカーボンのことで、Cを少なくすることでSUS316を加工しやすくしたものです。


磁性なし

SUS316L=Cr18%+Ni8%+Mo2%+C0.03%以下


非磁性三次元空気ばね式除振台
ASN-SERIES


  • 除振部は全方位対応空気ばねを採用し、高いレベルの除振性能を実現しました。
  • 定盤上面・内部・下面・架台 非磁性対応各仕様の変更も対応しております。

仕様

Specification
固有振動数

垂直1.2~1.8Hz 水平0.6~0.8Hz

除振方式

全方位対応三次元空気ばね

定盤上面

非磁性ステンレス(SUS304・SUS316L)5mm使用
端面25mmより内部(50・25)XY-M6タップ加工

定盤内部 ハニカム構造(SUS304,SUS316L,他)
定盤下面 非磁性ステンレス(SUS304・SUS316L)4mm使用
定盤側面 ビニールレザー貼り
架台部対応 スチール材・ステンレス材(塗装:アイボリー焼付け塗装)
製品寸法対応 各種(AS型同等)
高さ対応 各種(AS型同等)
定盤厚さ対応 各種(AS型同等)
搭載荷重対応 各種(AS型同等)

非磁性防振ゴム式除振台
RBN-SERIES


  • 定盤と架台との間に防振ゴムを配置し、高いレベルの除振効果を必要としない簡易型除振台です。
  • 定盤上面・内部・下面・架台 非磁性対応各仕様の変更も対応しております。

仕様

Specification
固有振動数

垂直12~15Hz 水平5~8Hz

除振方式

防振ゴム

定盤上面

非磁性ステンレス(SUS304・SUS316L)5mm使用
端面25mmより内部(50・25)XY-M6タップ加工

定盤内部 ハニカム構造(SUS304,SUS316L,他)
定盤下面 非磁性ステンレス(SUS304・SUS316L)4mm使用
定盤側面 ビニールレザー貼り
架台部対応 スチール材・ステンレス材(塗装:アイボリー焼付け塗装)
製品寸法対応 各種(RB型同等)
高さ対応 各種(RB型同等)
定盤厚さ対応 各種(RB型同等)
搭載荷重対応 各種(RB型同等)

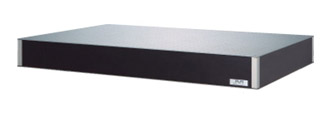

非磁性ハニカム定盤
BN-SERIES


  • ASN型、RBN型と同仕様の定盤です。
  • ハニカムの採用により高剛性を実現させました。

仕様

Specification
定盤上面

非磁性ステンレス(SUS304・SUS316L)5mm使用
端面25mmより内部(50・25)XY-M6タップ加工

定盤内部 ハニカム構造(SUS304,SUS316L,他)
定盤下面 非磁性ステンレス(SUS304・SUS316L)4mm使用
定盤側面 ビニールレザー貼り
製品寸法対応 各種(B型同等)
定盤厚さ対応 各種(B型同等)

非磁性薄型ハニカム定盤
CN-SERIES


  • 定盤厚さ50mmを標準とし、省スペースとコストダウンを図った薄型定盤です。

仕様

Specification
定盤上面

非磁性ステンレス(SUS304・SUS316L)5mm使用
端面25mmより内部(50・25)XY-M6タップ加工

定盤内部 ハニカム構造(SUS304,SUS316L,他)
定盤下面 非磁性ステンレス(SUS304・SUS316L)4mm使用
定盤側面 ビニールレザー貼り
製品寸法対応 各種(C型同等)
定盤厚さ対応 50mm
